LA QUESTION GRDF/CEGIBAT DU MOIS
Coffret gaz équipé d’un socle bas
PEUT-ON RACCORDER UNE INSTALLATION INTÉRIEURE DEPUIS UN COFFRET ENCASTRÉ
EN FAÇADE D’UNE MAISON INDIVIDUELLE ?
Une installation intérieure peut être raccordée depuis un coffret
encastré en façade d’une maison individuelle. Cette solution s’impose
lorsque la façade de l’immeuble correspond à la limite de propriété. Il est
possible de pénétrer directement dans le logement depuis le socle bas.
GRDF livre ses explications.
Les travaux de pose des coffrets
doivent être réalisés conformé-
ment aux dispositions réglemen-
taires en vigueur, notamment à
celles de l’arrêté du 2 août 1977
modifié, ainsi qu’aux règles de
l’art énoncées dans le NF DTU 61.1.
(P5 - §5).
Sur le réseau de GRDF, les cof-
frets et leur implantation doivent
répondre aux spécifications
techniques de ce dernier (en
particulier CAO0970). En effet, le
coffret comprend une partie de
l’installation de gaz sous respon-
sabilité du distributeur (partie du
branchement et compteur).
Condition de mise en œuvre
Les coffrets de comptage gaz
doivent rester accessibles en
permanence. Ils sont générale-
ment placés en limite de propriété
au plus près de l’adresse postale
de l’immeuble à desservir. Les
coffrets encastrés doivent
d’autre part respecter les condi-
tions d’implantation et de mise en
œuvre suivantes:
• Placé à une hauteur normale
de pose telle que la base soit
située entre 0,40 m et 1,40 m du
sol. Suivant l’emplacement, une
protection mécanique vis-à-
vis des véhicules peut s’avérer
nécessaire ;
• Situé à plus de 20 cm de tout
ouvrant ou orifice de ventilation
(y compris les ventouses) ;
• Le coffret ne doit pas servir
d’élément de «coffrage» au
moment de la réalisation de
l’encastrement ;
• Adossé contre une paroi (le
protégeant) réalisée en matériau
plein, d’une épaisseur d’au moins
5 cm, répondant aux prescrip-
tions contre l’incendie et, s’il y a
lieu, d’isolation thermique et/ou
phonique ;
• L’encadrement de la porte doit
rester en saillie par rapport au
mur fini. Le tiroir du coffret sera
mis en place avant de sceller
celui-ci ;
• Le coffret encastré ne doit pas
subir les charges du bâtiment ;
• L’espace annulaire entre la
conduite de sortie et le coffret
est rendu étanche par un maté-
riau inerte et garantissant une
tenue dans le temps ;
• Interdiction de braser, sou-
do-brasser ou souder dans
l’enceinte du coffret si celui-ci
est raccordé en amont ;
• La niche, recevant le coffret,
devra être ragréée pour per-
mettre la fixation de celui-ci par
vissage (trous de fixation prévus
en fond de cuve) ou par scelle-
ment. Ceci afin de permettre du
coffret exploitation et la relève du
compteur ;
• Aucun perçage n’est admis
dans un coffret encastré dans
mur de bâtiment autre que ceux
d’origine. La sortie de la tuyau-
terie en aval du compteur doit
nécessairement s’effectuer par le
bas du coffret ;
Il est possible d’associer un de-
mi-socle ou un socle bas au cof-
fret S2300/2400 afin de pénétrer
directement dans le logement en
traversant le socle et le mur, ce
matériel est pourvu d’une prédé-
coupe en fond de socle.

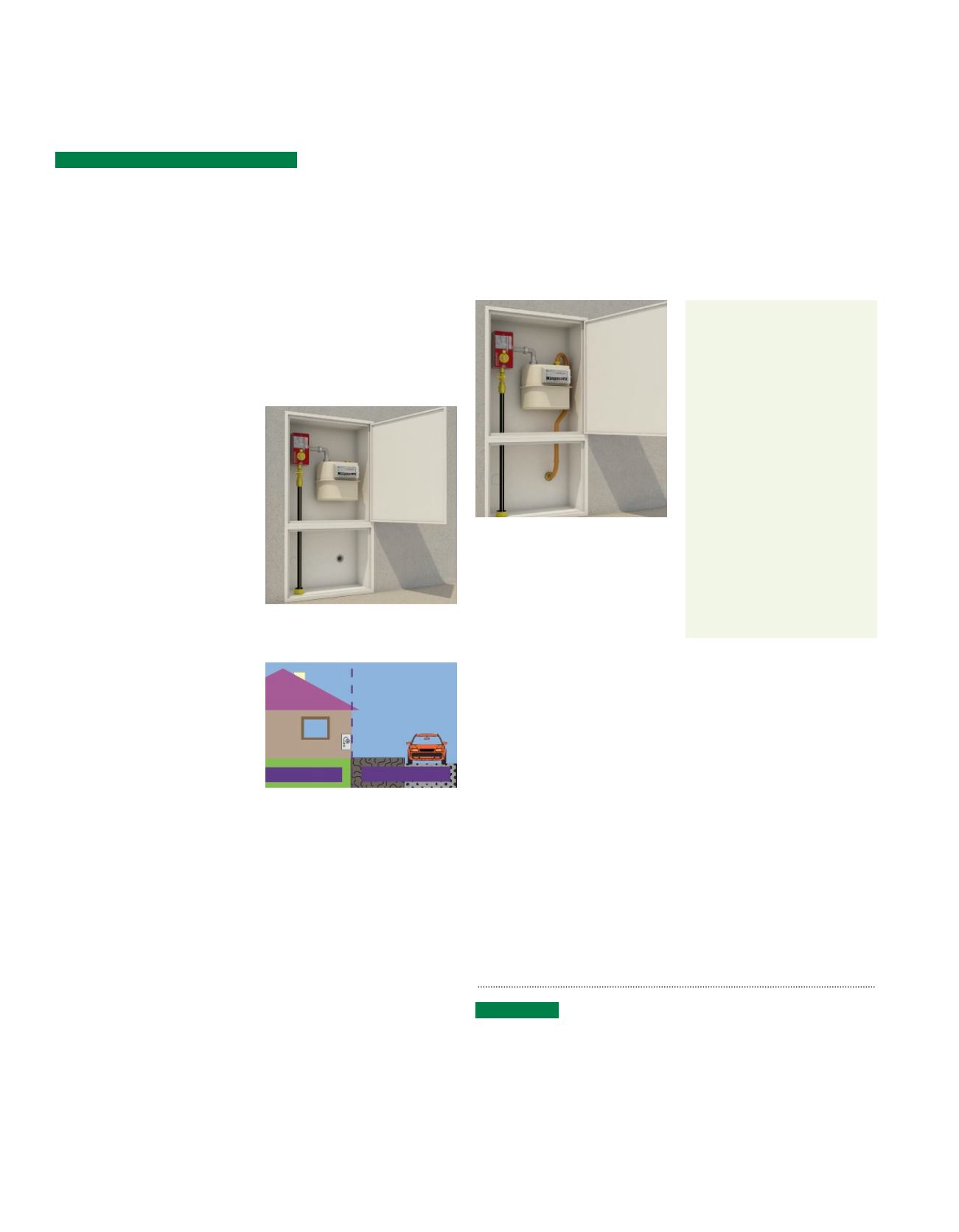

Coffret S2300/S2400 et socle bas
avec prédécoupe.
Coffret S2300/S2400 et socle bas
avec prédécoupe pénétration latérale.
Cet ensemble bénéficie de la même
hauteur que les bornes électriques de
type CIBE. Une juxtaposition harmo-
nieuse dans l’environnement urbain est
donc possible dans le cas de jumelage
des coffrets (gaz et électricité).
Emplacement du coffret gaz.
Domaine privé
Domaine public
Limite de propriété
DÉFINITION
D’UN COFFRET GAZ
Boitier en matière plastique
généralement de couleur
ivoire, il est normalisé et agréé
par le distributeur. Il assure
la protection des différents
accessoires qu’ils l’équipent
notamment l’organe de cou-
pure générale du bâtiment.
Selon les configurations le
coffret peut être:
• coupure ;
• coupure, détente ;
• coupure, détente comptage.
EN SAVOIR +
• Arrêté du 2 août 1977 relatif aux règles techniques et de sécurité applicables
aux installations de gaz combustible et d’hydrocarbures liquéfiés situés à
l’intérieur des bâtiments d’habitation ou de leurs dépendances.
• NF DTU 61.1 : «Travaux de bâtiment - Installations de gaz dans les locaux
d’habitation» P5.
Ces informations n’ont qu’un caractère documentaire et indicatif. Le lecteur est
seul responsable de l’usage et des interprétations qu’il en fait et notamment de leur
adéquation à la situation qu’il rencontre, des résultats qu’il obtient, des conseils et
actes qu’il en déduit et/ou émet.
