TECHNIQUE
| PAROLE D’EXPERT
une distance de 60mmdoit être
respectée avec les autres cana-
lisations ;
les surchauffes sur les paliers : le
passage endalle est déconseillé.
Pour unmêmepalier, la tuyaute-
rie primaire peut être installée
en faux plafond pour faciliter
la mise en œuvre du calorifuge.
Rappelons que leNFDTU60.11
est applicable pour la distribu-
tion privative d’ECS.
Le dimensionnement
des canalisations primaires
Ledimensionnement des canali-
sationsprimairesdoit s’effectuer
au regard des caractéristiques
dumodule et des conditions dé-
sirées de fonctionnement. Pour
un débit de puisage de 12 l/min
à 50 °C et une température du
réseau primaire de 60 °C, des
abaques de fabricant indiquent
par exemple pour 2 modèles
d’échangeur :
•Modèle 1 : undébit primaire de
950 l/h et une température de
sortie d’échangeur sur le réseau
primaire de 29,7 °C ;
•Modèle 2 : undébit primaire de
750 l/h et une température de
sortie d’échangeur sur le réseau
primaire de 21,6°C.
La sélection d’un modèle de
MTA impacte donc :
• le débit primaire ;
• le diamètre des canalisations ;
• la différence des températures
départ/retour sur le réseau pri-
maire.
Un échangeur permettant de
fournir une puissance avec un
débit primaire plus faible per-
mettra de réduire le diamètre
de la canalisation primaire. Il
revient au concepteur de re-
chercher un optimum entre le
coût du MTA, le coût des cana-
lisations, le futur coût d’exploi-
tation.
Partant du débit primaire
•••

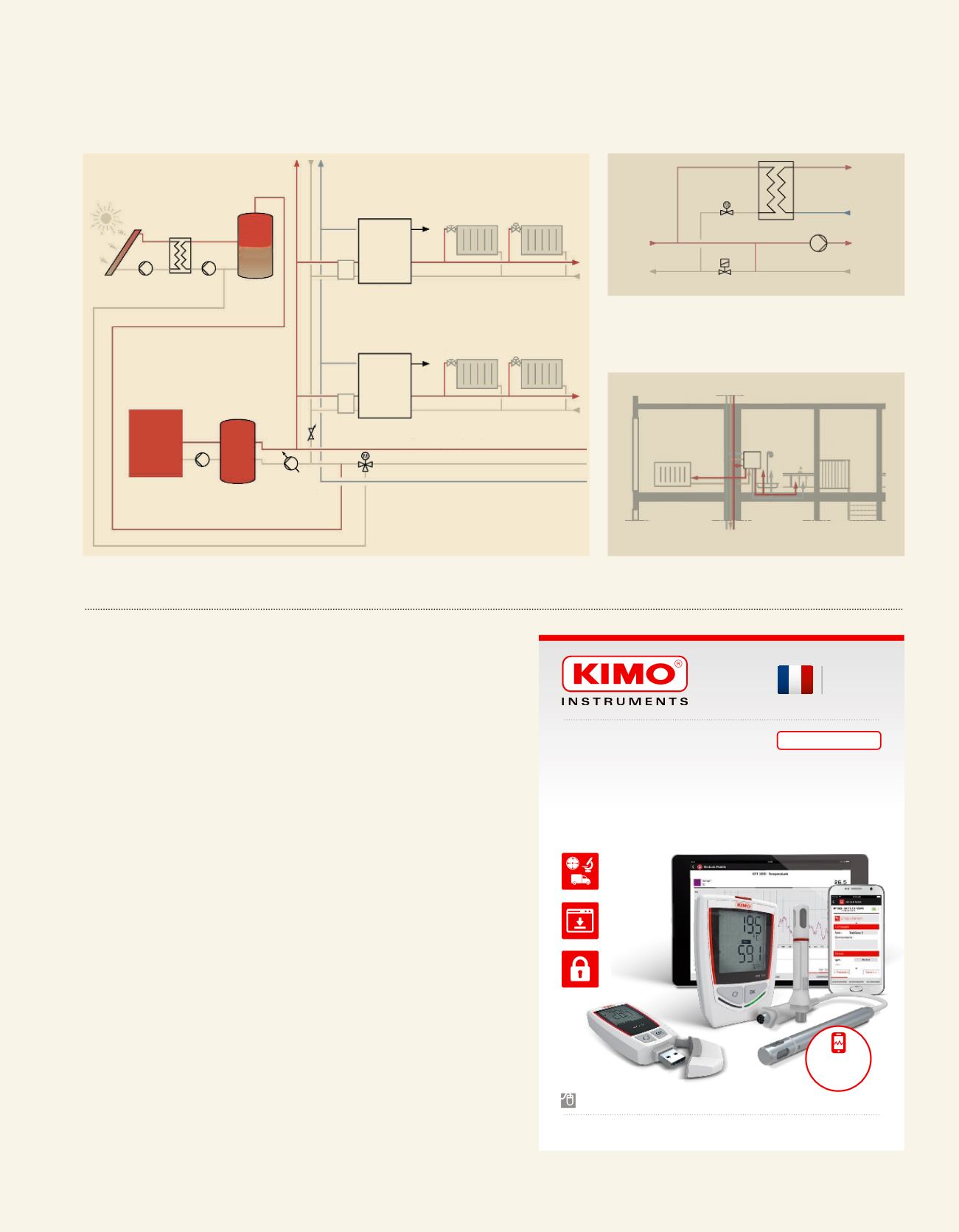

↑ Figure 1
Exemple de schéma de principe avec MTA et solaire thermique.
↑ Figure 3
Exemple d’implantation d’un MTA à l’intérieur d’un logement.
↑ Figure 2.
Exemple de schéma de principe de MTA.
Ici, l’échangeur permet la production d’ECS et le bipasse
assure un découplage hydraulique avec le réseau de chauffage
de l’appartement.
MTA
MTA
Ballon primaire
(optionnel)
Ballon
solaire
Production
de chaleur
collective
Circulateur à
débit variable
Circulateur
MTA
ECS
ECS
ECS
Salle de bain/
Cuisine
Chauffage
Circulation
palière
Eau froide
Eau froide
sanitaire
Eau froide
Eau chaude
sanitaire
Réseau primaire aller
Réseau
primaire aller
Réseau primaire retour
Réseau
primaire retour
Réseau
primaire
Réseau de
chauffage
Organe de régulation
Organe de
régulation
Compteur d'énergie
thermique
Wh
Wh
