• proposer de façon systématique
des accessoires à joints. Non seu-
lement les accessoires à joints sont
plus étanches mais ils ont une
meilleure tenue dans le temps aux
conditions extérieures ;
• prévoir des accès pour les trappes
de visite ;
• prescrire des pièces préfabriquées
en usine.
Phase d’exécution du réseau
Le raccordement du réseau au venti-
lateur est une source importante de
fuite. Unemanchette souple doit être
installée entre le réseau horizontal
et le ventilateur afin d’en amortir les
vibrations, ce qui implique que :
• La manchette soit impérativement
reliée à des conduits de diamètre
identique ;
• La manchette soit tendue et non
froissée.
Le raccordement des différents ac-
cessoires de réseau doit se faire
en privilégiant des pièces préfa-
briquées. En effet, la réalisation sur
chantier est difficile, compte tenu
des conditions. L’utilisation d’ou-
tils tels que la meuleuse ne permet
pas une découpe nette. Pendant la
phase d’exécution des travaux, il
serait idéal que des tests d’étan-
chéité des réseaux soient réalisés
aux différents stades d’avance-
ment permettant des actions cor-
rectives plus aisées.
Phase de vérification
et d’entretien du réseau
Afin de garantir dans le temps les
performances aérauliques d’une
installation de ventilation, un en-
tretien régulier doit être réalisé.
Lorsque les trappes de visites n’ont
pas été prévues, elles doivent être
réalisées sur chantier.
Pour cela, il faut veiller à utiliser
une trappe adaptée aux dimensions
du conduit.
Pour faciliter la découpe un gabarit
autocollant peut être utilisé. Il est
composé d’encoches afin de posi-
tionner correctement la trappe sur
le conduit.
Pour la découpe, il est conseillé
d’opter pour une grignoteuse élec-
trique, afin d’obtenir une découpe
plus nette.
Pour réaliser des clichés de l’état
d’encrassement des réseaux, il peut
être utilisé un endoscope, néces-
sitant de percer les conduits. Les
orifices doivent être rebouchés,
soit par des bouchons, soit par
de la bande adhésive. Les tés
souches servent aux opérations de
nettoyage, le couvercle doit être
facilement démontable, le mastic
est donc à bannir.
Phase réception
Ces recommandations sont né-
cessaires à l’obtention d’un ré-
seau aéraulique étanche. Cette
approche de l’étanchéité met en
évidence l’importance de mettre à
disposition des différents acteurs
du bâtiment des outils permet-
tant d’anticiper les performances
globales de l’installation. Cepen-
dant, seule la mesure permettra
de donner la classe d’étanchéité
de l’installation.

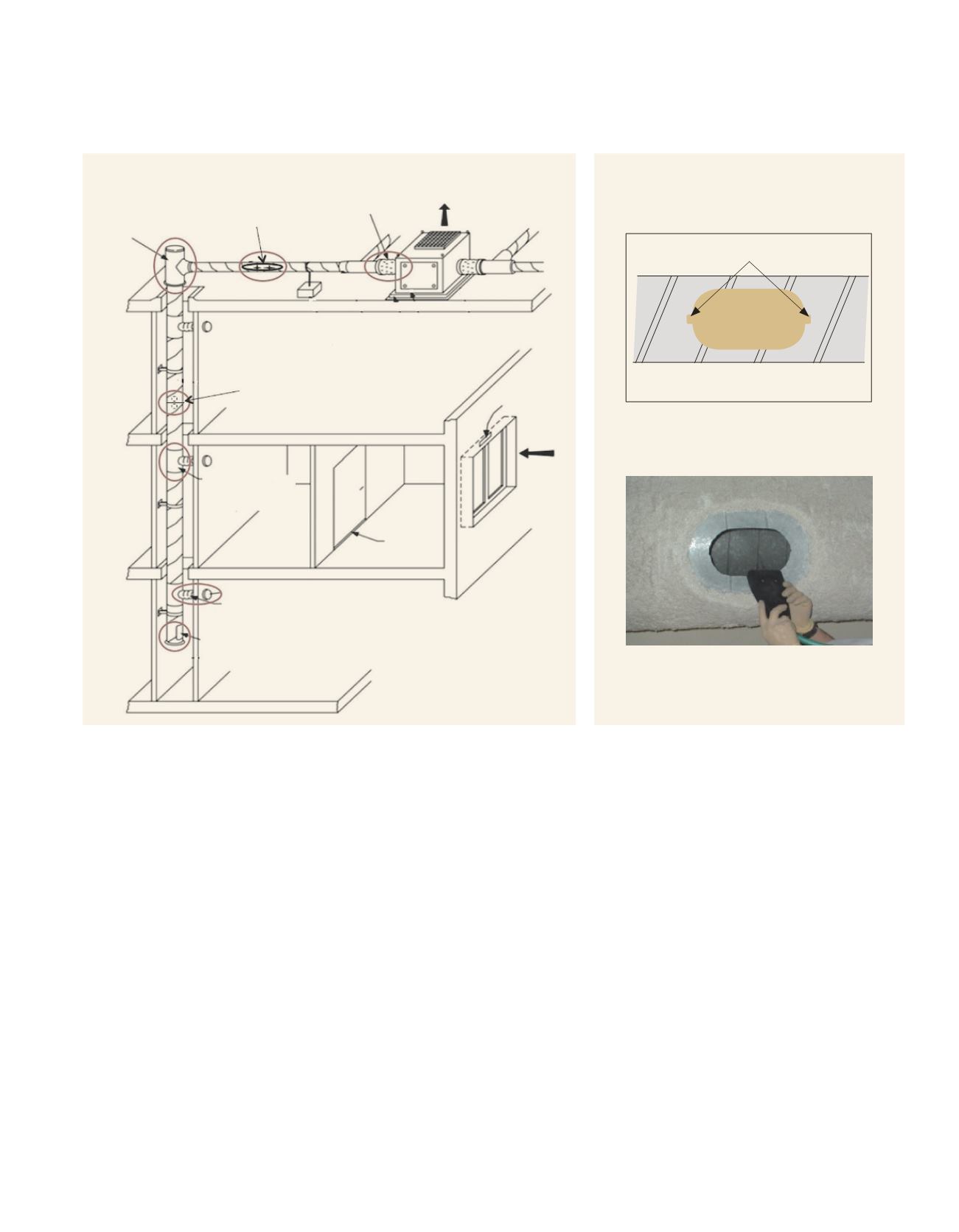

IMPLANTATION DES ACCESSOIRES AÉRAULIQUES
POSE DE TRAPPE DE VISITE
Pose d’un gabarit de trappe
Découpe à la grignoteuse électrique
Té souche
Trappe circulaire
Manchette souple
Air vicié
Air
neuf
Raccord mâle
Entrée air
Conduit
Raccord en Té
ou piquage
Passage
de transit
Raccordement
bouche/conduit
Tampon de visite
Gabarit autocollant
Encoches
