TECHNIQUE
leur douche à la même heure, la
quantité de calories à récupérer
dans l’échangeur sera grande. Le
débit de reprise d’air sera alors
poussé au maximum et le débit
d’insufflation s’alignera afin
d’équilibrer le réseau ( le débit
de la reprise d’air doit toujours
être identique à celui de l’air in-
sufflé)
» détaille BrahimAouar.
Régulateurs de débit
en fin de conduits
«
Nous avons aussi installé à la
fin du conduit des régulateurs de
débit
» développe l’installateur.
Le régulateur de débit s’em-
boîte à l’intérieur du conduit et
régule l’entrée et la sortie d’air
avant l’entrée dans la chambre.
Lorsque le régulateur est asso-
cié à une bouche de diffusion, la
distanceminimale entre celle-ci
et le régulateur doit être de trois
diamètres, soit 375mm. Une fois
passé le régulateur de débit, l’air
entrant finit donc son parcours
dans les chambres en arrivant
à travers une bouche Ondea de
chez Atlantic. «
Ondea se com-
pose d’une grille centrale et d’un
obturateur central réglable. Cela
permet ainsi différents réglages
de débit, préréglés. La diffusion
de l’air est multidirectionnelle
pour une meilleure sensation
»,
indique BrahimAouar. L’air ar-
rivant dans les chambres est à
une température de 16 °C. Celui

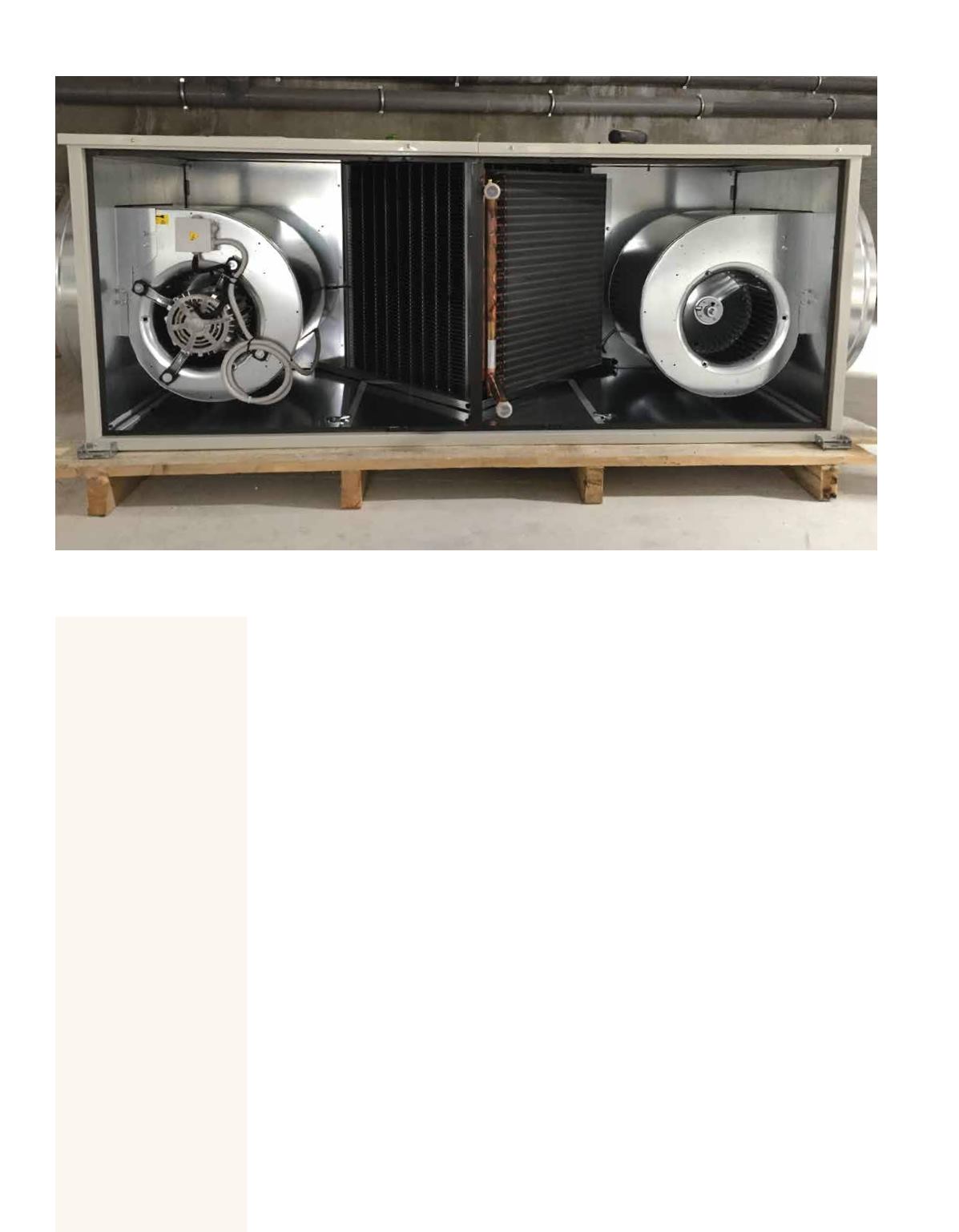

soufflé par la centrale Duelipro
(pour le restaurant) n’arrive lui
qu’à 14 °C. «
Cela s’explique par
un rendement de laDuotech bien
meilleur
» ajoute l’installateur.
Préférer un pilotage manuel
des ventilations
«
A la mi-saison, le pilotage au-
tomatique est préférable. Mais
en phase hivernale, il est selon
moi plus efficace de régler la
VMC Duotech manuellement.
De cette manière, elle aura un
gain maximum au niveau de
l’échange des calories par le by-
pass, car la machine va forcer le
mm. La remontée de gaine vers les
deux chambres les plus proches
est à 355mmde diamètre et pour
le dernier piquage et la remontée
des deux dernières chambres, à
125mm
» explique l’installateur.
«
On réduit petit à petit la section
à l’aide de tés pour augmenter la
vitesse de débit d’air
», explique
ce dernier.
«
Pour l’hôtel, chacun des 21 lo-
gements est doté d’une bouche
d’extraction dans la salle d’eau
et d’une bouche d’insufflation
dans la pièce à vivre. Il a fallu
trouver un équilibre afin que l’air
se répartisse uniformément dans
chaque chambre à un débit de
30m³/hpour la reprise et l’insuf-
flation
» indique BrahimAouar.
Afinde respecter les contraintes
acoustiques, la vitesse de souf-
flage ne devra pas dépasser les
5 m/s au niveau des sorties des
bouches à l’entrée des chambres.
«
La vitesse de lamachine va s’au-
toréguler. Si les clients prennent
VMC DUOCOSY
ATLANTIC
POUR LE
LOGEMENT DU
PROPRIÉTAIRE
Le logement du propriétaire
est ventilé grâce à une VMC
double flux Duocosy, placée
dans le local technique.
Cet appareil compte
4 piquages de 160 mm de
diamètre. Il est équipé d’un
échangeur contre-courant,
ce qui permet 90% de rende-
ment. Les deux réseaux
de gaines distincts, insufflant
l’air neuf dans les pièces de
vie et le second expulsant
l’air pollué, sont acheminés
vers un caisson de reprise.
Ce dernier insuffle l’air
nouveau dans le logement
via des gaines plus petites
afin de réduire la hauteur
du faux plafond.
