Tarifs d’achat PV : 2
ème
trimestre 2014
$ ɒ 'LII«UHQFH GH SRWHQWLHO HQWUH OHV FRQGXFWHXUV
Analyse :
un cheminement non jointif crée une différence de
potentiel entre les conducteurs actifs et la terre voir
(figure
3a).
Cela peut être dommageable en entrée de l’onduleur.
Action :
il faut réaliser un cheminement jointif pour limiter
ce risque
(voir figure 3b).
% ɒ &RXSODJH LQGXFWLI HQWUH OHV F¤EOHV
Analyse :
la boucle se formant entre les conducteurs d’inter-
connexion des masses et les conducteurs actifs produit une
surintensité dans le circuit qui peut engendrer un claquage
destructif des onduleurs ou des modules photovoltaïques.
Action :
il faut réaliser un cheminement jointif pour limiter
ce risque
(voir figure 4).
Source : d’après le guide des spécifications techniques relatives à la protection des
personnes et biens. Installations photovoltaïques raccordées au réseau ADEME-SER-
Transénergie du 01/08/2008
ɒ 6«FXULW« GHV SHUVRQQHV
Il est vivement conseillé de faire circuler les câbles de manière jointive, sous protection mécanique, pour
garantir la sécurité des personnes. En outre, cela permet de renforcer la sécurité de l’installation liée au
risque de foudre.
Il est également nécessaire d’étiqueter les câbles avec la mention « courant continu sous tension ».
u
Vous pouvez utiliser la planche d’autocollants réglementaires disponible sur la e-boutique de Qualit’EnR
(conforme à la norme UTE C15-712-1).
ɒ 3DUDIRXGUH
Côté AC, certains éléments tels que la sortie en ligne aérienne, ou la présence d’un paratonnerre sur le bâtiment accroissent
le risque qu’une tombée de foudre endommage l’onduleur. La norme NF C 15-100 précise les cas à risque nécessitant la pose
d’un parafoudre côté AC.
Côté DC, dans certains cas la foudre peut endommager les modules ainsi que l’onduleur. Le guide UTE C15-712-1 présente les
outils pour calculer le risque selon les paramètres de l’installation, et choisir le type de parafoudre adapté.
Couplage inductif
entre les liaisons DC
et la liaison équipotentielle
=
mauvais câblage
+ -
NON
NON
Surface de boucle
importante
=
mauvais câblage
+
-
Figure 4
Figure 3a
Figure 3b

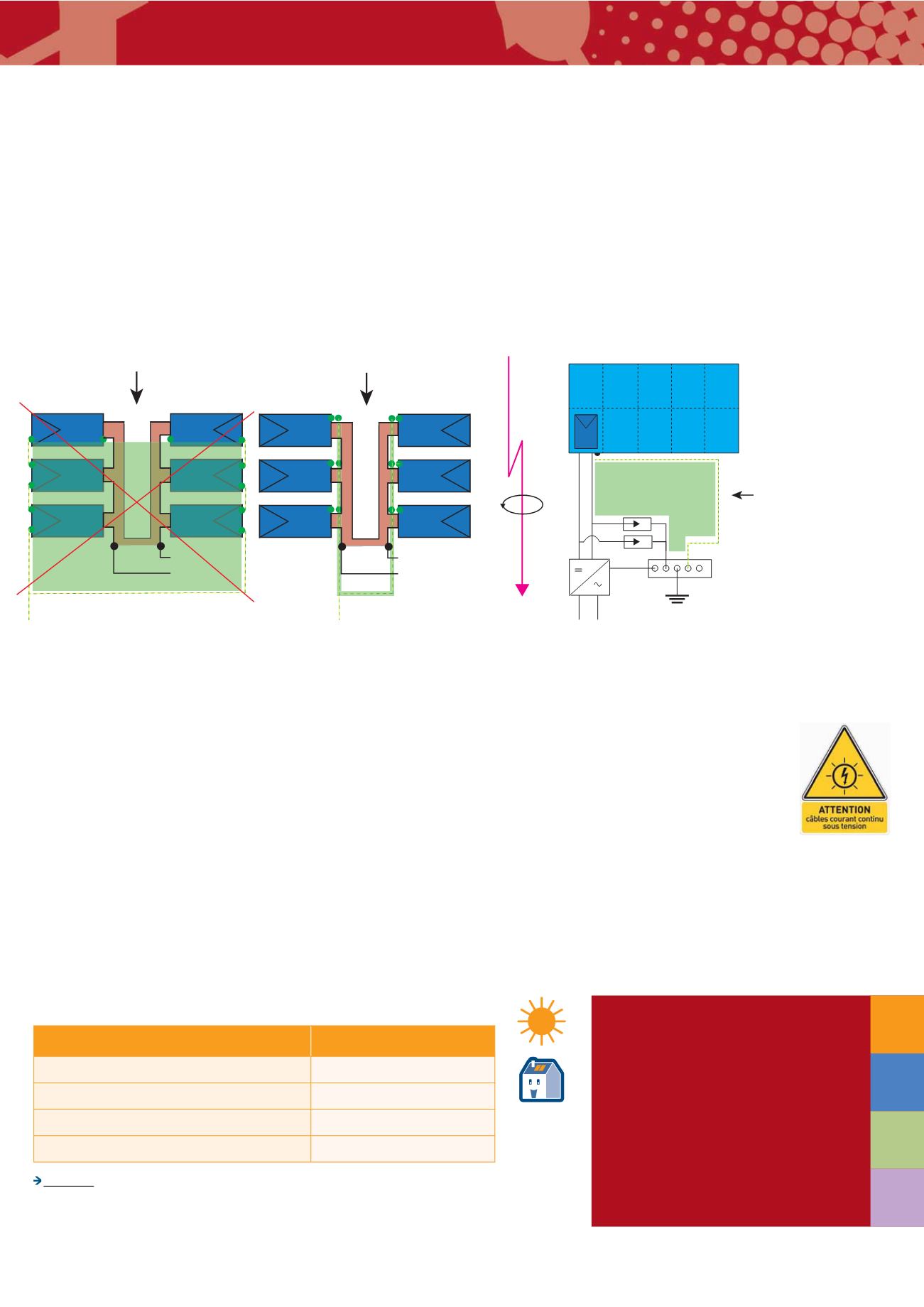

ɒ &KHPLQHPHQW MRLQWLI GHV F¤EOHV DFWLIV
DYHF OD PDVVH
Un cheminement non jointif crée deux types de risques :
OUI
Surface de boucle
minimisée
=
bon câblage
+
-
Source : référentiel de formation QualiPV Elec
