Photovoltaïque :
Protéger son installation contre la foudre
Plus de 3 000 audits d’installations photovoltaïques ont été réalisés par Qualit’EnR depuis 2010 sur l’ensemble du
territoire métropolitain. Ces contrôles de réalisations font apparaître certaines non-conformités fréquentes, notamment
concernant la protection des installations contre la foudre. Qualit’EnR rappelle quelques précisions techniques ainsi que les précautions
à prendre pour protéger une installation photovoltaïque.
ɒ (TXLSRWHQWLDOLW«
Analyse :
en cas de défaut d’équipo-
tentialité, il y a accumulation de charge
sur les parties métalliques. Cela aug-
mente le risque que la foudre s’abatte
de manière privilégiée sur le champ
photovoltaïque.
Action :
le cadre et l’ensemble des
éléments métalliques constituant
le champ doivent être mis à la liai-
son équipotentielle du bâtiment
pour
réduire ce risque au minimum. Ainsi,
les charges électriques ne se cumu-
leront pas au niveau des cadres des
modules, même en cas d’orage.
Pour que la liaison soit correcte, elle
doit être assurée séparément pour
chacun des modules
(voir figure 1).
ATTENTION : cette mise en équipo-
tentialité est une exigence du guide
UTE C15-712-1
ɒ %RXFOH GɋLQGXFWLRQ FKHPLQHPHQW
jointif des câbles actifs (+ / -)
Analyse :
dans le cas d’un foudroiement proche ou
lointain du générateur PV, il se crée un champ induit
dans un conducteur fermé. L’intensité du champ in-
duit est proportionnelle à l’intensité du champ élec-
trique et à la surface de la boucle. Le courant généré
par un mauvais câblage
(voir figure 2a)
circule jusqu’à
l’onduleur et dépasse les courants admissibles en
entrée de la plupart des onduleurs. Il y a risque de
destruction de l’onduleur par surintensité en entrée
DC.
Action :
faire cheminer côte à côte les câbles actifs
pour réduire la surface de la boucle formée
et donc
minimiser l’intensité du champ induit lors d’un fou-
droiement à proximité de l’installation
(voir figure 2b).
Article rédigé avec la participation de Jacques Bochirol, Antoine Farcot et José Rentmester.
Surface de boucle
importante
=
mauvais câblage
Surface de boucle
minimisée
=
bon câblage
+
+
-
-
NON
OUI
n
∑
n
∑
n
∑
B
(
t
)
B
(
t
)
Conducteur de liaison
equipotentielle
Fixation mécanique
Conducteur de liaison
equipotentielle
Conducteur de liaison
equipotentielle
=
structure métallique
de support
Terre du bâtiment : utiliser un
répartiteur de terre à proximité
NON
OUI
OUI
OUI

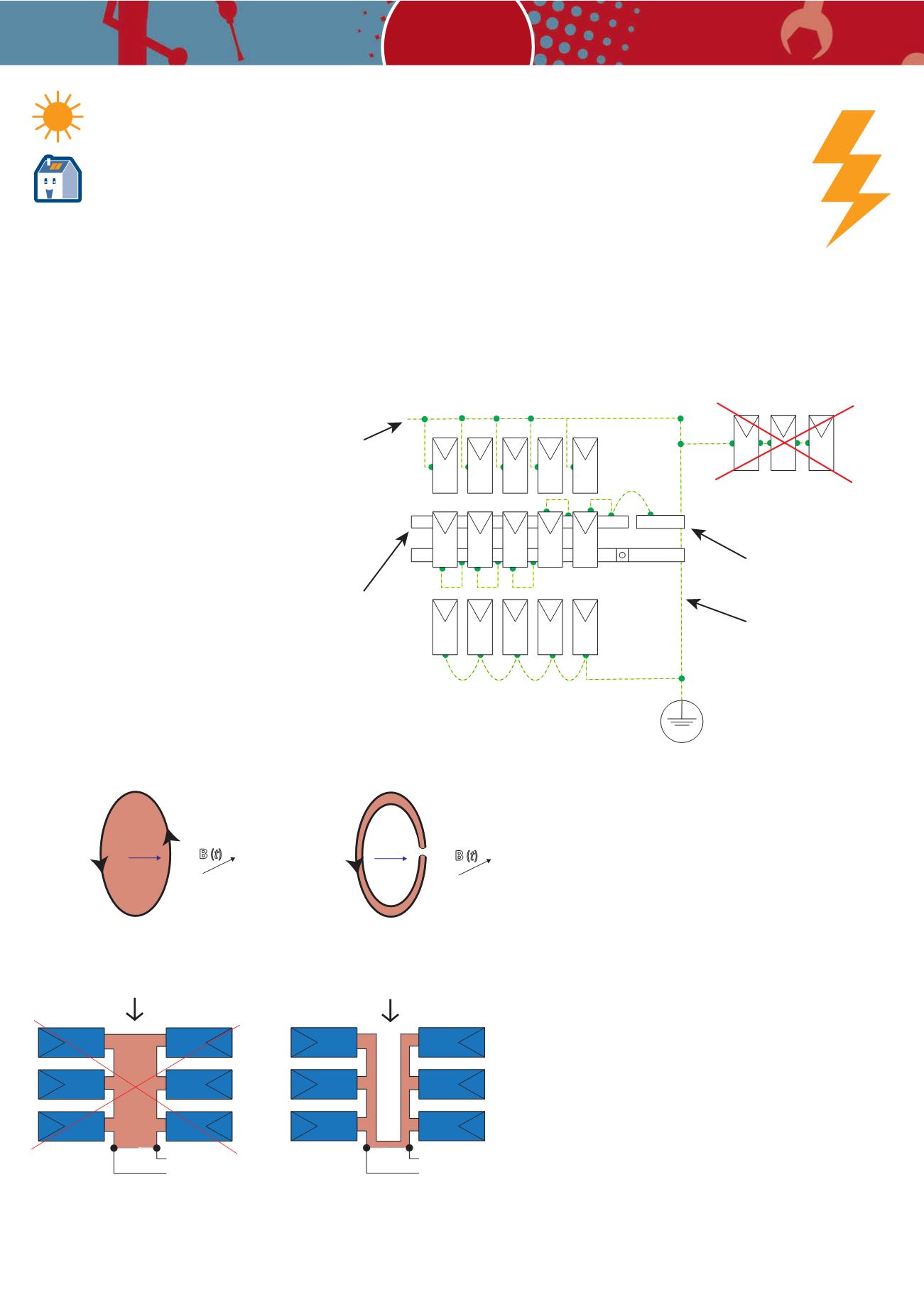

Figure 1
